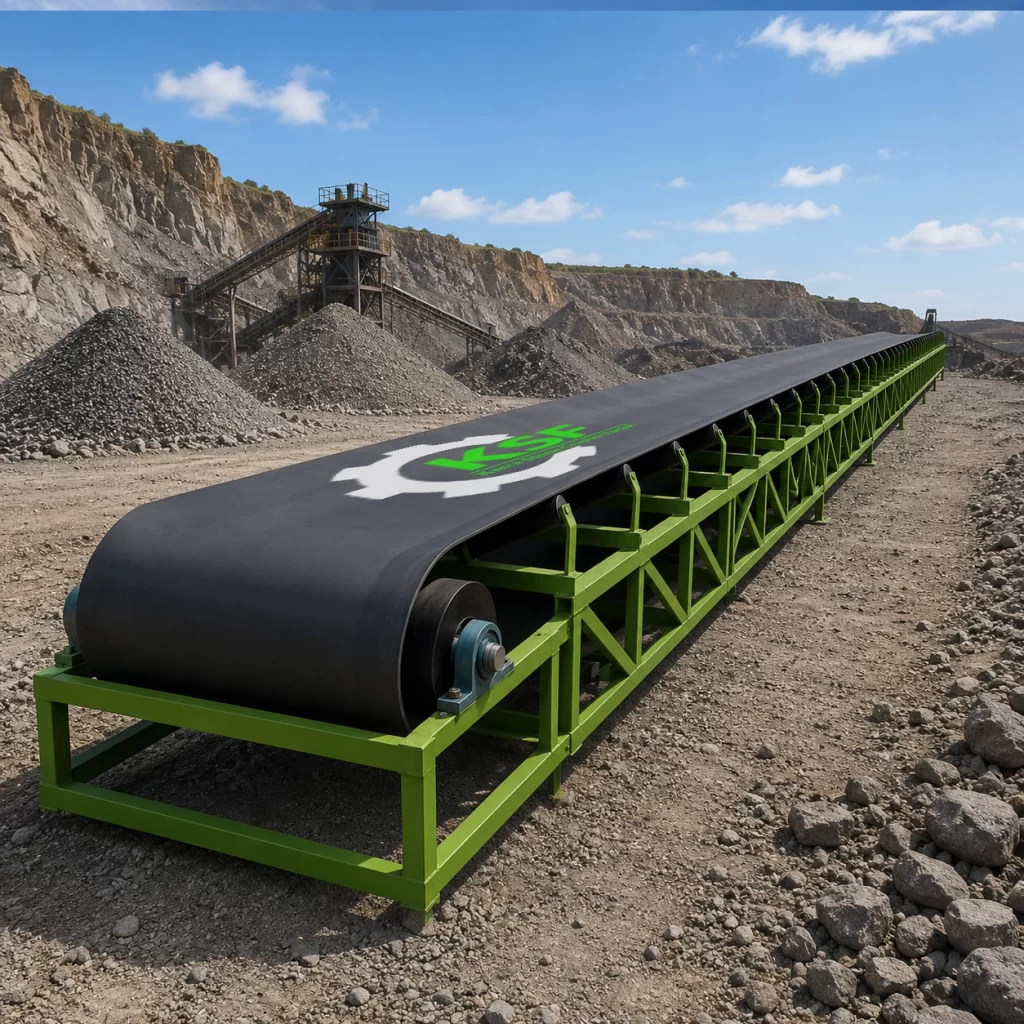

نوار نقاله
نوار نقاله
نوار نقاله‌ها به دو دسته‌ی کلی ثابت و سیار (موبایل) تقسیم می‌شوند که بر حسب کاربرد یا نوع موادی که حمل می‌کنند، در عرض‌های ۵۰، ۶۰، ۸۰، ۱۰۰ و ۱۲۰ سانتی‌متر تولید می‌گردند. نوار نقاله‌ها در انواع مختلفی ساخته می‌شوند:
۱. نوار نقاله لاستیکی ساده
این نوع از نوار نقاله، برای حمل بسته و کیسه‌ها مورد استفاده قرار می‌گیرند. همچنین نوع رولیکی زاویه‌دار آن برای حمل مصالح به‌صورت فله کاربرد دارد.
۲. نوار نقاله لاستیکی آجدار
این نوع از نوار نقاله، جهت حمل مواد و مصالحی که امکان جابجایی آنها با نوارهای لاستیکی صاف وجود نداشته باشد کاربرد دارند.
۳. نوار نقاله رولری
این نوع از نوار نقاله، به‌وسیله‌ی رولرها جهت جابجایی مواد و مصالح به مقصد به‌کار می‌رود.
۴. نوار نقاله حلزونی (اسکرو)
نوار نقاله‌های حلزونی، در دو نوع مارپیچ‌دار و بادی ساخته می‌شوند.
نوع مارپیچ‌دار: در این نوع از نوار نقاله، مواد و مصالح توسط مارپیچ درون لوله که به‌وسیله نیروی الکتروموتور به گردش درمی‌آیند، انتقال داده می‌شوند.
نوع بادی: در این نوع از نوار نقاله، مواد و مصالح توسط باد ایجاد شده درون لوله به حرکت درمی‌آیند.
۵. نوار نقاله بالابر (الواتوری)
این نوع نوار نقاله، توسط قاشک‌های موجود درون کانال بالابر که به‌وسیله زنجیر یا لاستیک به همدیگر متصل شده‌اند و با نیروی الکتروموتور به گردش درمی‌آیند و مصالح را به بالا انتقال می‌دهد.
| Tire Thicknessc | Tire | Transfer Capacity t/hour | Total Weight (t) | Electromotor Power (kW) | Model |
|---|---|---|---|---|---|
| EP 400 | Korean Tairok | 20 | 6 | 7.5 | CB 50 |
| EP 400 | Korean Tairok | 30 | 7.5 | 7.5 | CB 60 |
| EP 400 | Korean Tairok | 40 | 11.5 | 7.5 | CB 80 |
| EP 400 | Korean Tairok | 50 | 12 | 7.5 | CB 80 |
راهنمای انتخاب، خرید و قیمت نوار نقاله سنگ شکن
نوار نقاله یکی از تجهیزات اصلی انتقال مواد در خطوط خردایش، دانه‌بندی و فرآوری مواد معدنی است. این دستگاه با انتقال پیوسته سنگ، شن، ماسه و سایر مصالح، ارتباط میان تجهیزات مختلف خط تولید را برقرار می‌کند.
انتخاب نوار نقاله مناسب به عواملی مانند ظرفیت انتقال، طول مسیر، عرض تسمه، شیب نصب، ابعاد سنگدانه‌ها و شرایط محیطی معدن بستگی دارد. در این راهنما با انواع نوار نقاله، اجزای اصلی، نکات نگهداری و عوامل مؤثر بر قیمت آن آشنا می‌شویم.
نوار نقاله چیست و چگونه کار می‌کند؟
نوار نقاله یا کانوایر تسمه‌ای، یک سیستم مکانیکی برای جابه‌جایی پیوسته مصالح است. در این دستگاه، تسمه روی مجموعه‌ای از رولیک‌ها حرکت می‌کند و نیروی محرکه از طریق الکتروموتور، گیربکس و درام محرک به تسمه منتقل می‌شود.
مصالح از محل بارگیری روی تسمه قرار می‌گیرند و به کمک حرکت آن به نقطه تخلیه منتقل می‌شوند. این فرآیند در خطوط سنگ شکن، انتقال مصالح میان مراحل خردایش، دانه‌بندی، شستشو و دپوی نهایی را امکان‌پذیر می‌کند.
مراحل انتقال مصالح توسط نوار نقاله
کاربرد نوار نقاله در خطوط سنگ شکن و معادن
نوار نقاله نقش مهمی در یکپارچه‌سازی تجهیزات معدنی و انتقال منظم مواد ایفا می‌کند. در بسیاری از خطوط فرآوری، استفاده از چند نوار نقاله امکان انتقال مصالح میان بخش‌های مختلف را بدون نیاز به بارگیری مجدد توسط ماشین‌آلات فراهم می‌کند.
انتقال مصالح خردشده از سنگ شکن اولیه به تجهیزات دانه‌بندی یا خردایش ثانویه
انتقال شن و ماسه میان دستگاه‌های ماسه‌ساز، سرند و بخش‌های فرآوری
جابه‌جایی پیوسته مواد معدنی در مسیرهای مشخص و کاهش حمل‌ونقل مقطعی
انتقال مصالح تولیدشده به محل ذخیره‌سازی، بارگیری یا انباشت محصول
در یک خط تولید، مصالح پس از خروج از دستگاه ماسه ساز می‌توانند توسط نوار نقاله به بخش دانه‌بندی یا شستشو منتقل شوند.
انواع نوار نقاله مورد استفاده در صنایع معدنی
نوار نقاله‌ها با توجه به نحوه نصب، نوع مصالح و شرایط عملیاتی در طرح‌های مختلفی ساخته می‌شوند. هر مدل برای نیاز مشخصی از فرآیند انتقال مواد طراحی می‌شود.
نوار نقاله ثابت
این مدل در مسیرهای مشخص و دائمی خطوط خردایش نصب می‌شود و برای انتقال پیوسته مصالح بین دستگاه‌ها کاربرد دارد.
نوار نقاله متحرک
نوار نقاله متحرک قابلیت جابه‌جایی در محدوده کارگاه یا معدن را دارد و برای فرآیندهایی که محل تخلیه تغییر می‌کند مناسب است.
نوار نقاله شیب‌دار
برای انتقال مصالح بین نقاطی با اختلاف ارتفاع استفاده می‌شود. انتخاب زاویه شیب باید با توجه به جنس مصالح و نوع تسمه باشد.
نوار نقاله دپوکننده
برای انتقال محصول نهایی به محل انباشت و تشکیل دپوی مصالح استفاده می‌شود.
نوار نقاله افقی
برای جابه‌جایی مصالح در مسیرهای تقریباً هم‌سطح استفاده می‌شود و از مدل‌های متداول در خطوط تولید صنعتی است.
نوار نقاله سفارشی
متناسب با ظرفیت، طول مسیر، شرایط نصب و الزامات فنی پروژه طراحی و ساخته می‌شود.
مزایای استفاده از نوار نقاله در خط تولید شن و ماسه
استفاده از سیستم انتقال مناسب می‌تواند به کاهش عملیات جابه‌جایی دستی، افزایش نظم خط تولید و بهبود هماهنگی تجهیزات کمک کند.
بهره‌گیری از نوار نقاله مناسب در کنار دستگاه فیدر می‌تواند به مدیریت بهتر جریان مصالح در بخش‌های مختلف خط کمک کند.
قطعات اصلی نوار نقاله سنگ شکن
عملکرد صحیح سیستم نوار نقاله به هماهنگی مجموعه‌ای از قطعات مکانیکی و الکتریکی وابسته است. کیفیت ساخت این قطعات و تناسب آنها با شرایط کاری معدن در دوام و عملکرد دستگاه مؤثر است.
تسمه نقاله چه نقشی در عملکرد دستگاه دارد؟
تسمه، سطح اصلی انتقال مصالح است. جنس، ضخامت، تعداد لایه‌ها و مقاومت سایشی آن باید متناسب با نوع مصالح، ظرفیت و شرایط بهره‌برداری انتخاب شود.
اهمیت رولیک‌ها و درام‌ها
رولیک‌ها وظیفه پشتیبانی از تسمه و بار روی آن را بر عهده دارند. درام‌ها نیز در انتقال نیرو، تغییر جهت حرکت و هدایت تسمه نقش اساسی ایفا می‌کنند.
بازدید منظم رولیک‌ها، درام‌ها و تسمه می‌تواند از ایجاد مشکلاتی مانند انحراف تسمه، سایش غیرعادی و افزایش مقاومت حرکتی جلوگیری کند.
هنگام خرید نوار نقاله به چه نکاتی توجه کنیم؟
برای انتخاب نوار نقاله مناسب، لازم است شرایط عملیاتی خط و مشخصات مصالح پیش از سفارش دستگاه بررسی شوند. تعیین دقیق نیاز پروژه می‌تواند از انتخاب نامناسب ابعاد، ظرفیت و تجهیزات انتقال جلوگیری کند.
۱. ظرفیت انتقال مصالح
مقدار مواد قابل انتقال در واحد زمان، یکی از اصلی‌ترین معیارهای طراحی است. این مقدار معمولاً برحسب تن در ساعت مشخص می‌شود.
۲. عرض تسمه نقاله
عرض تسمه باید متناسب با ظرفیت، ابعاد بزرگ‌ترین سنگدانه، سرعت انتقال و شرایط بارگیری باشد. انتخاب تسمه بیش از حد باریک ممکن است باعث ریزش مصالح از کناره‌های مسیر شود.
۳. طول و شیب مسیر
طول مسیر و اختلاف ارتفاع بین نقاط بارگیری و تخلیه بر انتخاب سازه، سیستم محرک، نوع تسمه و توان مورد نیاز دستگاه اثرگذار هستند.
۴. ویژگی مصالح
وزن مخصوص ظاهری، میزان رطوبت، خاصیت سایندگی و اندازه ذرات باید در فرآیند طراحی لحاظ شوند.
۵. شرایط محیطی معدن
میزان گردوغبار، رطوبت محیط، شرایط دمایی و میزان کارکرد روزانه در انتخاب قطعات و نوع نگهداری نوار نقاله اهمیت دارند.
نکات نگهداری و افزایش عمر نوار نقاله
نوار نقاله‌های معدنی معمولاً در معرض گردوغبار، بارگذاری مداوم، ضربه سنگدانه‌ها و سایش قرار دارند. اجرای برنامه نگهداری منظم می‌تواند به کاهش توقف‌های پیش‌بینی‌نشده و افزایش عمر قطعات کمک کند.
علت انحراف تسمه نقاله چیست؟
انحراف تسمه ممکن است ناشی از تنظیم نبودن رولیک‌ها، بارگیری نامتقارن، آلودگی درام‌ها، مشکلات کشش یا آسیب‌دیدگی اجزای دستگاه باشد. رفع علت اصلی انحراف، اهمیت بیشتری نسبت به تنظیم موقت مسیر حرکت تسمه دارد.
چگونه از سایش زودهنگام تسمه جلوگیری کنیم؟
تنظیم صحیح مسیر بارگیری، جلوگیری از تجمع مصالح، کنترل سلامت رولیک‌ها و استفاده از تسمه مناسب می‌توانند به کاهش سایش غیرعادی کمک کنند.
ارتباط نوار نقاله با سایر تجهیزات خط خردایش
نوار نقاله به‌تنهایی عمل خردایش یا دانه‌بندی مصالح را انجام نمی‌دهد؛ بلکه به‌عنوان بخش انتقال‌دهنده، تجهیزات مختلف خط فرآوری را به یکدیگر متصل می‌کند.
ارتباط نوار نقاله با فیدر
فیدر سنگ شکن وظیفه تنظیم و کنترل خوراک ورودی را بر عهده دارد؛ در حالی که نوار نقاله برای انتقال پیوسته مصالح در مسیر مشخص استفاده می‌شود.
ارتباط نوار نقاله با ماسه ساز
مواد خروجی از دستگاه ماسه ساز می‌توانند توسط نوار نقاله برای جداسازی، شستشو یا دپوی محصول منتقل شوند.
نقش نوار نقاله در خط شستشوی ماسه
در خطوط فرآوری مرطوب، نوار نقاله می‌تواند برای انتقال مصالح به مراحل شستشو یا انتقال محصول آبگیری‌شده به محل دپو به کار رود. طراحی مسیر باید با توجه به رطوبت و مشخصات مصالح انجام شود.
قیمت نوار نقاله سنگ شکن چقدر است؟
قیمت نوار نقاله با توجه به ابعاد، ظرفیت، طول مسیر، عرض تسمه، نوع تجهیزات محرک و مشخصات قطعات تعیین می‌شود.
از آنجا که شرایط نصب و نیازهای عملیاتی پروژه‌های معدنی متفاوت است، قیمت نهایی نوار نقاله باید براساس مشخصات فنی سفارش محاسبه شود.
برای دریافت قیمت نوار نقاله معدنی و بررسی گزینه مناسب خط خردایش، می‌توانید با کارشناسان کسرا سنگ شکن فرتاک مشورت کنید.
سؤالات متداول درباره نوار نقاله سنگ شکن
نوار نقاله سنگ شکن چه کاربردی دارد؟
نوار نقاله برای انتقال پیوسته سنگ، شن، ماسه و مواد معدنی میان تجهیزات مختلف خطوط خردایش و فرآوری استفاده می‌شود.
قیمت نوار نقاله چگونه محاسبه می‌شود؟
قیمت به طول و عرض دستگاه، نوع تسمه، ظرفیت انتقال، مشخصات سیستم محرک، سازه و تجهیزات جانبی بستگی دارد.
عرض تسمه نقاله چگونه انتخاب می‌شود؟
عرض تسمه با توجه به ظرفیت مورد نیاز، ابعاد مصالح، سرعت تسمه و شرایط بارگیری تعیین می‌شود.
تفاوت نوار نقاله ثابت و متحرک چیست؟
نوار نقاله ثابت برای مسیرهای دائمی نصب می‌شود؛ اما مدل متحرک امکان تغییر محل استقرار در محدوده کاری را دارد.
آیا نوار نقاله برای انتقال سنگ درشت مناسب است؟
بله، در صورت طراحی صحیح و انتخاب تسمه، رولیک، شاسی و سیستم بارگیری مناسب، امکان انتقال سنگدانه‌های درشت وجود دارد.
علت انحراف تسمه نقاله چیست؟
تنظیم نامناسب رولیک‌ها، بارگیری غیریکنواخت، مشکلات کشش و تجمع مصالح از علت‌های رایج انحراف تسمه هستند.
چگونه عمر مفید نوار نقاله را افزایش دهیم؟
استفاده از قطعات مناسب، نگهداری دوره‌ای، کنترل وضعیت تسمه و رولیک‌ها و جلوگیری از اضافه‌بار به افزایش دوام دستگاه کمک می‌کند.
خرید نوار نقاله سنگ شکن از کسرا سنگ شکن فرتاک
انتخاب نوار نقاله مناسب نقش مهمی در انتقال منظم مصالح و پایداری عملکرد خطوط خردایش و فرآوری دارد. برای بررسی شرایط پروژه، انتخاب ابعاد و ظرفیت مناسب و استعلام قیمت دستگاه، با کارشناسان کسرا سنگ شکن فرتاک در ارتباط باشید.
