سرند آبگیر

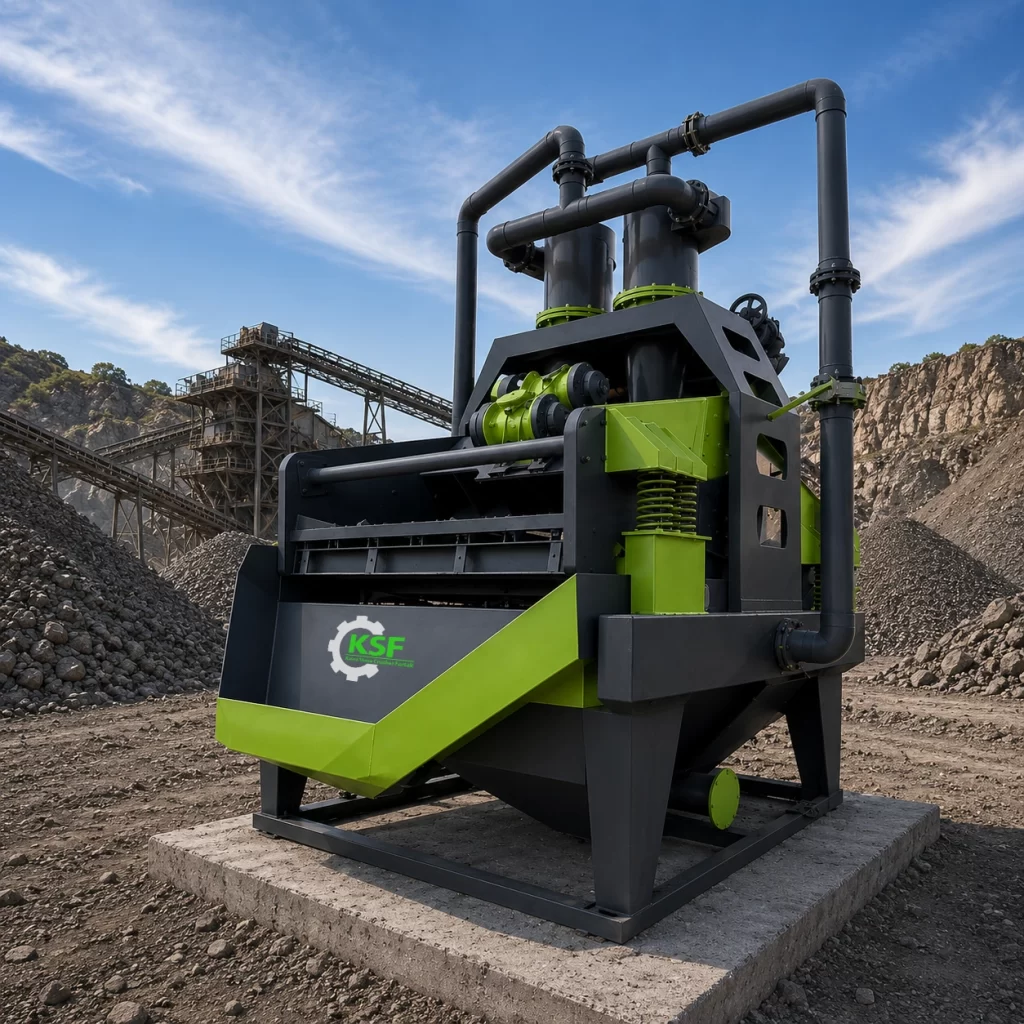

با توجه به اهمیت بازیابی ذرات ریزدانه‌ها مانند ماسه بادی در عملیات فرآوری مواد معدنی به شیوه‌ی خیس، کارخانه‌های فرآوری همواره به دنبال تحقق این امر بوده‌اند. اما هزینه‌های صورت‌گرفته در مورد تأمین برخی ماشین‌آلات شستشوی پیشین و همچنین نیاز به تولید در حد نرخ متوسط و نه در حد تولید رقابتی و نرخ تولید بالا، تحقق این امر را برای صاحبان معادن با مشکل روبرو کرده است. از این رو شرکت آسیا ماسه‌ساز به منظور استفاده‌ی بهینه از تجهیزات شستشوی پیشین، مانند ماسه‌شوی‌های حلزونی و نیز امکان بازیابی ذرات ریزدانه (ماسه بادی) در حد نرخ تولید متوسط، اقدام به ساخت سرند آبگیر نموده است.
این دستگاه از لحاظ کارکرد کاملاً شبیه سرند شستشو آبگیری است با این تفاوت که امر شستشوی ماسه تا ۶ میلی‌متر و یا ابعاد بزرگتر در آن توسط ماسه حلزونی صورت می‌گیرد. در مرحله‌ی پیش از شستشو، مصالح ۰ تا ۶ میلی‌متر به همراه ریزدانه‌ها (ماسه بادی) به وسیله‌ی ماسه‌شوی حلزونی که با شیب کم و دور بالا کار می‌کند، با آب ترکیب شده و خروجی آن بر روی سرند آبگیر در حال ارتعاش ریخته می‌شود. در مرحله‌ی بعد سرند آبگیر با استفاده از ارتعاش ایجاد شده، مصالح را آبگیری کرده و سیاب می‌نماید.
شامل ریزدانه، رس و لای را به شوت دستگاه انتقال می‌دهد.
در مرحله‌ی تخلیه، سیاب ایجاد شده شامل سیاب ماسه‌شوی حلزونی و شوت دستگاه که هردوی آنها دارای ریزدانه (ماسه بادی) و رس و لای هستند، به وسیله‌ی پمپ اسلاری (دوغابی) به ورودی هیدروسیکلون انتقال داده می‌شوند. در هیدروسیکلون به سبب ایجاد جریان گردابی دو جهته، ابعاد ریزدانه (ماسه بادی) از رس و لای جدا شده و از قسمت پایین هیدروسیکلون بر روی سرند آبگیر در حال ارتعاش ریخته می‌شود. ریزدانه‌های خروجی از هیدروسیکلون به همراه مصالح ۰ تا ۶ میلی‌متر که قبلاً شسته شده‌اند، طول سرند در حال ارتعاش (۳/۶ متر) را طی کرده و به عنوان محصول نهایی از دستگاه خارج می‌شوند.
شایان ذکر است ظرفیت این دستگاه بسته به تأمین بار مورد نیاز توسط ماسه‌شوی حلزونی، بیش از ۱۲۰ تن در ساعت خواهد بود و مقدار آب مورد نیاز آن در حدود ۳ تا ۴ اینچ است.
